光聲光譜變壓器油中氣體分析儀DGA

變壓器油中氣體分析儀DGA

一、DKG 200F變壓器油中氣體分析儀技術

       光聲光譜變壓器油中氣體分析儀DGA，可實現多組分油中氣體分析，采用芬蘭干涉公司的光聲光譜技術可實現短光路光程的高靈敏度測量，超高靈敏度基于擁有增強懸臂梁光學麥克風技術，可實現寬量程可達5級的線性動態量程比。超高靈敏度可通過7種光學窄帶濾波片實現，極窄的光學濾波可去除背景氣體的干擾;多個光譜區域可有利于小的交叉靈敏度。多氣體分析儀基于紅外光聲光譜技術，擁有脈沖紅外光源，通過窄帶光學濾波片，形成中紅外區7個光譜波段，用于氣體分析。

二、DKG 200F變壓器油中氣體分析儀特性（在線式）

lsub-ppm級的檢測限

l油氣分離速度快，采用特殊的環境適應技術，消除溫、濕度變化對氣體分配系數的影響

l抗干擾性能高，電磁兼容性能滿足 GB/T17626與 IEC61000標準

l提供有兩級報警功能，報警信號可遠傳

l開放的數據庫，可接入電力系統局域網

l更快的分析周期，小監測周期為10分鐘，可由用戶自行設置，推薦檢測周期為12小時檢測一次

l系統具備二級氣體閥值報警及增長率報警功能，報警濃度和增長率可任意設定

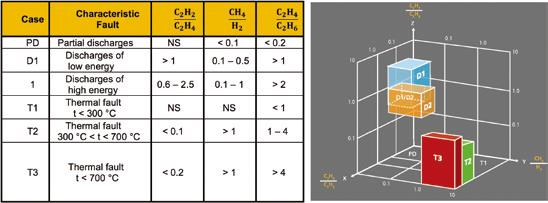

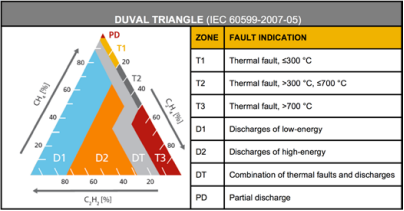

l配有判斷潛伏性故障的專家系統，較新的故障診斷技術采用了 IEC60599標準以及改良的模糊三比值法、大衛三角形、立方圖示法等多種方法，用戶可任意選擇

l具有歷史數據趨勢圖查詢、報表格式顯示和打印功能，方便縱向比較監測數據，從而分析變壓器運行情況和故障發展趨勢

l支持IEC61850通訊標準，光纖或雙絞線選配

l系統集成化程度高，組件中可選配是否帶鐵芯接地電流和環境溫濕度監測功能

l采用雙回路多模式恒溫控制，控溫精度達 ±0.1℃，設備配有自動恒溫工業空調

l功能接口電路采用光耦隔離設計，進一步提高系統抗干擾性能

l采用以太網方式，可實現全數字、遠程數據傳輸、控制和參數設置

l可擴展性高，可便捷的與其它監測裝置集成

l分析軟件人機界面友好，全中文界面，操作簡單，系統功能豐富

三，標準

EN61326-1∶2006  輻射發射（A 級）EN61326-1∶2006傳導發射（A 級）

EN61000-3-2∶2000 穩定狀態和波動諧波EN61000-3-3∶2001 閃變測試

IEC61000-4-2∶2001 靜電釋放抗擾性測試 IEC61000-4-3∶2002輻射抗擾性

IEC61000-4-4:2001 快速電瞬變/脈沖群抗擾性測試 IEC61000-4-5∶2001 浪涌抗擾性

IEC61000-4-6:2001 傳導射頻抗擾性 IEC61000-4-8∶2001磁場抗擾性

IEC61000-4-11∶2001 電壓驟降和中斷其EN61010-1∶2001IEC61010-1UL61010-1 CAN/CSA-C22.2No.61010-1 EN 50270:2006
